| 高耐候外墙漆是丙烯酸型涂料，专为砖混结构建筑混凝土界面外墙保护所设计，具有寿命长、保护性强和装饰效果佳的多重实用功能。该产品为半稠状，可采用喷涂、刷涂或滚涂等方式。该产品特殊的技术配方可以使用户对涂层的经年耐久和防霉防潮在实践中得到最充分的验证。 |
适用范围
◇ 广泛应用于混凝土，水泥墙面等各种建筑外墙面的保护和高级涂饰，也用于旧建筑物外墙翻新和涂饰，是建筑物外的高效防水装饰涂料。 |
| 技术指标 |
| 试验项目 |
|
指标 |
| 不挥发物含量% |
|
≥57 |
|
|
|
|
| 附着力，级 |
|
≤2 |
| 硬度 |
|
≥0.65 |
| 耐冲击性，Kg·cm |
|
50 |
| 耐弯曲性 |
|
1mm通过 |
| 耐热性 150℃ |
|
2h无变化 |
| 耐水性 |
|
48h无变化 |
| 耐3%盐水 |
|
55天无变化 |
| 耐10%H2SO4 |
|
55天无变化 |
| 耐10%NaOH |
|
55天无变化 |
| 耐擦洗性 |
|
≥10000次 | | |
性能特点
◇ 安全无毒，绿色环保；
◇ 抗污力强，历久如新；
◇ 防霉抗藻，抑制霉菌；
◇ 透气性好，防水性优。 |
系统特征
◇ 水溶性、彩色、哑光；
◇ 厚度0.3-3mm；
◇ 一般使用年限为5-10年。 |
 |
施工工艺
| 工艺名称 |
|
具体做法及要求 |
|
| 基层处理 |
对基层水泥砂浆必须经充分养护（最好14天以上），墙体PH值＜10，含水率＜10%。 |
| 墙面修补 |
基层无空鼓，如有空鼓必须铲除，再修补平整。 |
| 刮腻子层 |
先将水倒入容器中，再加粉料，为保证质量，必须用搅拌机调料。充分搅拌至无粉粒、无沉淀的膏状；
用拌均的腻子先修补墙面，将小的墙面不平处或小裂缝补平。在修补完4小时后，用批嵌工具进行批嵌；
将腻子打磨刮光滑，一遍批嵌厚度控制在0.5mm～0.75mm之间。 |
| 打磨洒水养护 |
批嵌腻子的工序结束后，按规定的时间洒水进行护养。 |
| 抗碱底漆一遍 |
用辊筒辊涂抗碱底漆一层，做到均匀。 |
| 面涂二遍 |
|
第一道面涂表干方可涂第二道（一般间隔时间不少于3小时，视气温而异）； |
| |
注意事项
◇ 涂料在涂刷时和干燥前必须防止雨淋，尘土沾污；
◇ 涂料使用前，要稍加搅拌以免浮色；
◇ 涂料使用时用适量的水稀释；
◇ 上抗碱底漆一遍，抗碱底漆要薄，表面应无光泽，涂布率达到10m2以上。
◇ 施涂外墙涂料面漆时，必须待底漆完全干透才能施工。
◇ 先将辊筒浸水，清理污垢、掉毛，再沾上稀释好的面漆，尽量一次涂完；注意要尽量避免来回辊涂。因为涂料在即将成膜的时候，若来回一辊，就会破坏漆膜，造成漆膜起粒，会严重影响墙面漆的质量，亦造成很大的浪费。施工作业时间长了就要用清水洗辊筒，将辊筒上的杂质清洗干净，再施工。 |

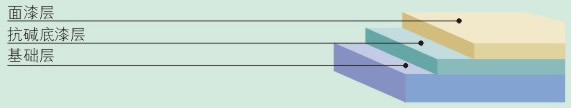

施工剖面
 |
